PENUDRI مجفف بطرازامتزازولا انتاج الحرارة

اقتصاد فى الطاقة
يراقب نظام الاقتصاد فى الطاقة النقطة التكاثفDDSعلى ظروف العمل و يمكن ان يقتصد على اثنين بالمائة

نظام الحماية هواء المضغوط
ازال رطوبة المياه من هواء المضغوط لوقاية من النظام يصيب بالصدا

يقدم لهواء المضغوط النظيف والمجفف
ملحق مع مصفاة بسلسلةOIL-X دومانغنيك و مجفف PENUDRIيمكن ان يقدم لهواء المضغوط نقطة التكثف هى 40درجة التكاثف

موثوقة الخاصية

صمام مبادلات الاسطوانات من نوعية العالية يضامن مبادلة من الموثوقة.الامتزاز بنوعية العالية يضامن نطقة التكثف مستقرة

اقتصاد فى الفضاء
مجففPENUDRI بالمنيوم يجعل حجمه ومزنه يحتل بنصف من مجفف التقليدى البرجان
صميم قطعة النموذجية
يجنب على صمام المعقد من مجفف البرجان التقليدى ومربط الانابيب.يحتاج الزبائن ان يزداد قطعة النموذج المعدد ستواسع الحجم بسهلة t يعمل المجفف الكثيرة سويا ويحصل على نسبة الاسعار الخاصية الاكبر

بيانات المراجع التكنولوجيا:

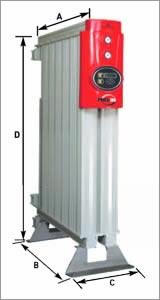

طراز	معدل التصريف@7barg,35°C			مقياس الشكل الخارجmm				قياس المربط	وزن kg
	PDP:-20°C	PDP:-40°C	PDP:-70°C
	m3/min	m3/min	m3/min	A	B	C	D
MX(*)102c	7.48	6.80	4.76	696	326	550	1647	2"	235
MX(*)103c	11.22	10.20	7.14	865	495	550	1647	2"	316
MX(*)103	14.03	12.75	8.93	865	495	550	1892	2"	355
MX(*)104	18.70	17.00	11.90	1034	664	550	1892	2"	450
MX(*)105	23.38	21.25	14.88	1203	833	550	1892	2½"	543
MX(*)106	28.05	25.50	17.85	1372	1002	550	1892	2½"	637
MX(*)107	32.73	29.75	20.83	1541	1171	550	1892	2½"	731
MX(*)108	37.40	34.00	23.80	1710	1340	550	1892	2½"	825
MX(*)109	N/A	N/A	26.77	1879	1509	550	1892	3	919
MX(*)110	N/A	N/A	29.73	2048	1678	550	1892	3	1013
MPX(*)110	43.01	39.10	27.37	2233	1470	550	1788	4"	895
MPX(*)112	51.61	46.92	32.84	2551	1798	550	1788	4"	1025

: اسابيب المراقية المجفف " S "-Smart Control,يحكم بالالكترون ويزداد نظام الاقصاد الطاقة النقطة التكثفDDS " E " —Eletronic Control,يحكم بمعالجة الدقيقة ويزداد نظام الاقصاد الطاقة النقطة التكثفDDS
ضغط العمل الاقصى	13barg
الادنى ضغط العمل	4barg
درجة الحرارة الهواء الدخل الاعلى	50°C
درجة الحرارة الهواء الدخل الادنى	2°C
درجة الضجيجة	<75dB(A)
الكهربائى جهد	415V/3ph+ Neutral/50-60Hz

1. اختار معامل الاصلاح الضغط الهواء الدخل الادنى من المجفف(CFP)
2. اختار نظام الاصلاح الضغط الهواء الدخل الاقصى من المجفف(TFP)
3. يحسب معدل التصريف الذى يجب مجفف ان يكتف من التالى
(معدل التصريف الهواء الدخل)/(CFP×CFT)=معدل التصريف الادنى يجب المجفف ان يكتف

درجة الحرارة الهواء الدخل الاعلى(C°)	25	35	40	45	50
معلمل الاصلاح درجة الحرارة(CFT)	1.1	1.0	0.76	0.58	0.45

ضغط الهواء الدخل الاعلى(barg)	4	5	6	7	8	9	10	11	12	13
معامل الاصلاح الضغط(CFP)	0.63	0.75	0.88	1.0	1.13	1.25	1.38	1.5	1.63	1.75

PENUDRI مجفف بطرازامتزازو انتاج الحرارة
قتصاد فى الطاقة

يراقب نظام الاقتصاد فى الطاقة النقطة التكاثفDDSعلى ظروف العمل و ينكن ان يقتصد على اثنين بالمائة

 نظام الحماية هواء المضغوط
ازال رطوبة المياه من هواء المضغوط لوقاية من النظام يصيب بالصدا

ملحق مع مصفاة  بسلسلةOIL-X دومانغنيك و مجفف  PENUDRIينكن ان يقدم لهواء المضغوط نقطة التكثف هى 40درجة التكاثف

 موثوقة الخاصية
صمام مبادلات الاسطوانات من نوعية العالية يضامن مبادلة من الموثوقة.الامتزاز بنوعية العالية يضامن نطقة التكثف مستقرة

 مجففPENUDRI بالمنيوم يجعل حجمه ومزنه يحتل بنصف من مجفف التقليدى  البرجان
صميم قطعة النموذجية
      يجنب على صمام المعقد من مجفف البرجان التقليدى ومربط الانابيب.يحتاج الزبائن ان يزداد قطعة النموذج  المعدد ستواسع الحجم بسهلة

 يعمل المجفف الكثيرة سويا ويحصل على نسبة الاسعار الخاصية الاكبر

بيانات المراجع التكنولوجيا

طراز	معدل التصريف @7barg,35C°		قياس الشكل الخارج mm				قياس الفم المربط	وزن kg	استهلاك الطاقة المتوسط KWH
	PDP:-40°C	PDP:-70°C
	m3/min	m3/min	A	B	C	D
DH(*)102	3.96	2.77	717	264	321	1578	2"	150	1.1
DH(*)104	7.92	5.54	947	494	321	1578	2"	245	2.2
DH(*)106	11.89	8.32	1177	724	321	1578	2½"	325	3.3
DH(*)108	15.85	11.10	1407	954	321	1578	2½"	440	4.4
DH(*)110	19.81	13.87	1637	1184	321	1578	2½"	565	5.5

اسابيب المراقية المجفف "S"—Smart Control,يحكم بالالكترون ويزداد نظام الاقصاد الطاقة النقطة التكثفDDS "E"—Eletronic Control,يحكم بمعالجة الدقيقة ويزداد نظام الاقصاد الطاقة النقطة التكثفDDS
ضغط العمل الاعلى	13barg
ضغط العمل الادنى	4barg
درجة الحرارة الهواء الدخل الاعلى	50°C
درجة الحرارة الهواء الدخل الادنى	2°C
درجة الضجيجة	<75 dB (A)
جهد الكهربائى	415V/3ph+ Neutral/50-60Hz

1. اختار معامل الاصلاح الضغط الهواء الدخل الادنى من المجفف(CFP)
2. اختار نظام الاصلاح الضغط الهواء الدخل الاقصى من المجفف(TFP)
3. يحسب معدل التصريف الذى يجب مجفف ان يكتف من التالى
   (معدل التصريف الهواء الدخل)/(CFP×CFT)=معدل التصريف الادنى يجب المجفف ان يكتف

درجة الحرارة الهواء الدخل الاعلى(°C)	25	35	40	45	50
معامل الاصلاح الدرجة الحرارة(CFT)	1.1	1.0	0.76	0.58	0.45

ضغط الهواء الدخل الاعلى(barg)	4	5	6	7	8	9	10	11	12	13
معامل الاصلاح الضغط(CFP)	0.63	0.75	0.88	1.0	1.13	1.25	1.38	1.5	1.63	1.75
